塑胶模具加工流程：从图纸到成品的七个关键环节
接到一个塑胶模具订单，从设计图纸到交付一副能正常生产的模具，中间要经历哪些步骤？很多刚入行的采购或产品经理，往往只关注模具报价和交期，却忽略了加工流程本身的复杂性。实际上，塑胶模具加工是一个环环相扣的系统工程，任何一个环节出现偏差，都会直接影响模具寿命和注塑产品的良率。下面把整套流程拆解开来，看看每一步到底在做什么。
设计评审与结构规划是第一步，也是决定成败的基础
模具加工不是拿到产品图就直接开干的。工艺工程师首先要对产品图纸进行可制造性分析，也就是判断塑胶件的拔模角度是否足够、壁厚是否均匀、有无难以脱模的倒扣结构。如果产品本身存在设计缺陷，比如尖角过薄导致填充不足，或者筋位过深造成缩水，就要在这个阶段与客户沟通修改。结构规划阶段还要确定分型面的位置、顶出方式以及冷却水路的布局。一副模具好不好用，80% 取决于这一步的思考深度。
粗加工阶段的核心是效率与余量的平衡
结构方案确定后，模架和型腔的毛坯料进入加工车间。粗加工通常使用龙门铣床或大型加工中心，用大刀盘快速去除大部分余量。这个阶段的目标不是精度，而是速度——把钢材从毛坯状态加工到接近最终形状，留出 0.5 到 1 毫米的精加工余量。操作工需要特别注意切削参数的选择，比如转速和进给速度的匹配，避免因切削热过大导致钢材内部应力释放，引起后续变形。有些模具厂为了赶工期，在这个阶段盲目加大切削深度，结果精加工时发现型腔尺寸跑偏，反而要花更多时间返修。
热处理与应力释放是容易被忽视的隐形关卡
粗加工后的模仁和镶件，必须经过热处理才能获得足够的硬度和耐磨性。常用的工艺是淬火加回火，将钢材加热到奥氏体化温度后快速冷却，再通过回火调整韧性。这里有个行业通病：很多小厂为了省钱，跳过预热处理和深冷处理，导致模具在使用过程中出现早期开裂或尺寸不稳定。更隐蔽的问题是加工应力——粗切削会在钢材表层形成残余应力，如果不进行时效处理或振动去应力，精加工后放置几天，型面就可能发生微米级的变形。有经验的工厂会在粗加工和热处理之间安排一次去应力退火，虽然多花两天时间，但能大幅降低后续返工率。
精加工阶段考验的是设备精度与编程功底
热处理后的钢材硬度通常在 HRC 48 到 52 之间，这时候要用高速铣床或石墨加工中心进行精加工。精加工的核心是控制公差，塑胶模具的型腔尺寸公差一般要求在正负 0.01 毫米以内，配合面的间隙甚至要控制在 0.005 毫米。编程师傅需要根据刀具的直径和长度，合理设置行距和切深，避免出现接刀痕。对于深腔或窄槽区域，还要考虑刀具的悬伸长度是否足够刚性，否则加工时会产生振纹。这个阶段经常出现的问题是用小直径刀具强行加工大平面，效率低不说，表面粗糙度也达不到要求。合理的做法是先用大直径飞刀开粗，再用小刀具清角，最后用球头刀做曲面精加工。
电火花加工是解决复杂结构的最后手段
当型腔中有尖角、深槽或细小骨位，铣刀无法到达时，就要用电火花加工来收尾。电火花加工的原理是利用电极与工件之间的脉冲放电，逐步蚀除金属。电极通常用紫铜或石墨制作，形状与需要加工的部位相反。这个环节的难点在于电极损耗控制和放电参数的匹配。粗加工时用大电流快速去除余量，精加工时用小电流保证表面光洁度。有经验的师傅会在加工过程中定期测量电极的损耗量，及时补偿，否则最终成型的尺寸会偏大或偏小。另外，放电后会在工件表面形成一层白亮层，也就是再铸层，厚度大约在 0.01 到 0.03 毫米，这层组织脆性大，必须通过后续抛光或研磨去除，否则模具在使用中容易产生裂纹。
钳工装配与抛光直接决定模具的外观品质

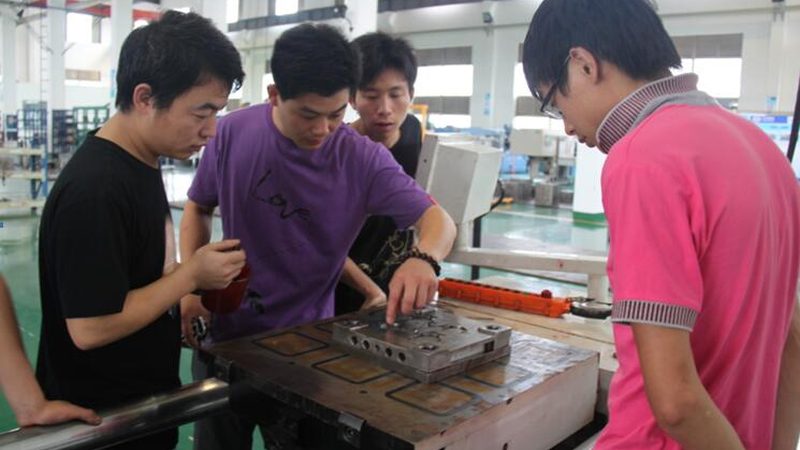

所有零件加工完成后，进入钳工装配环节。这一步看似是手工活，实际上对精度要求极高。装配师傅要检查每个镶件的配合间隙，调整顶针和滑块的滑动顺畅度，确保合模时分型面紧密贴合。抛光则是模具加工中耗时最长、最依赖经验的工序。塑胶模具的型腔表面粗糙度通常要求达到 Ra 0.2 微米以下，透明件甚至要镜面抛光。抛光不是简单用砂纸打磨，而是要按照从粗到细的顺序，依次使用油石、砂纸、钻石膏，每一道工序都要彻底去除上一道留下的划痕。很多模具的注塑产品出现粘模或脱模不顺，问题往往出在抛光方向不一致，或者抛光过度导致尺寸超差。
试模验证与尺寸修正为量产做最后把关
模具组装完成后，必须上注塑机试模。试模的目的不是看能不能打出产品，而是验证模具的各项性能：填充是否平衡、排气是否顺畅、冷却是否均匀、顶出是否到位。试模后要测量关键尺寸，与产品图纸进行对比。如果发现缩水、飞边、翘曲等缺陷，就要分析原因——可能是浇口位置不合理，也可能是冷却水路设计有误。修正方案可能涉及修改模具局部结构，比如增加排气槽、调整浇口尺寸，甚至重新加工某个镶件。这个阶段往往需要反复两到三次，直到注塑出的产品尺寸稳定、外观合格。有些工厂为了节省试模次数，直接用仿真软件模拟填充过程，虽然能减少一部分试错成本，但最终还是离不开实际注塑的验证。
